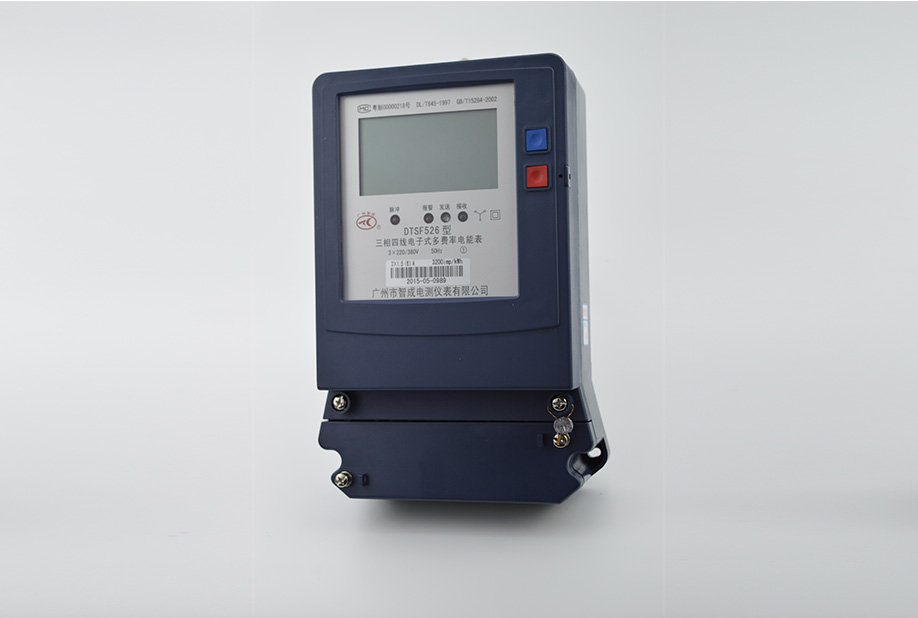

產品名稱：DTSF 526型 三相四線電子式復費率表（帶RS485、紅外接收功能）
產品介紹:

1.1 概述

DTSF526型三相電子式多費率電能表是采用先進的電能計量專用芯片，與成熟的多費率技術相結合設計而成，應用數字采樣處理技術及SMT工藝，根據居民實際用電狀況所設計、制造，具有國際先進水平的電能儀表。

該表實現分時計量，設定日自動轉存數據，手持終端或PC機編程及抄表，LCD顯示等功能；可進行4種費率、10個時段、4個時區及12位表號等設置，并具有電能測試脈沖和秒脈沖輸出。

本儀表符合標準GB/T 15284-2002《多費率電能表特殊要求》、17215.301-2007《 多功能電能表 特殊要求》和GB/T 17215.321-2008《交流電測量設備 特殊要求第21部分：靜止式有功電能表（1級和2級）》, 通訊規約符合《DL/T645-1997多功能電能表通信規約》和《DL/T645-2007多功能電能表通信規約》。

 l 規格型號及脈沖常數



DTSF526型三相電子式多費率電能表工作原理如圖1所示：

圖1   三相多費率電能表工作原理框圖

        電能表工作時，電壓、電流經取樣電路分別取樣后，由電能處理專用集成電路經乘法運算后，送到CPU進行處理，最后，CPU將處理過的數據根據需要送至顯示部分、通訊部分等輸出設備。

外形圖

電能計量功能

分時計量正向有功電能（反向計入正向），并單獨計量反向總電量,并存儲各數據。

電能量按總、尖、峰、平、谷分別累計、存儲。

通訊、時段切換、反復斷電、上電都不影響電能表的計量準確性。

電表能存儲前12個月的歷史電量數據。電能量數據凍結轉存日為每月1-28 日中任意指定日的任一個整點。

斷電后，所有存儲數據不丟失，并能保持10 年以上。

最大需量功能

最大需量：在指定的時間區間內，需量周期中測得的平均功率最大值。

最大需量周期：測量平均功率的連續相等的時間間隔。本電表的最大需量周期為15分鐘。

滑差時間：依次遞推來測量最大需量的小于需量周期的時間間隔。本電表的滑差時間為1分鐘。

分時計錄總、尖、峰、平、谷最大需量及發生的時間。

電表能存儲當前,上月,上上月的歷史需量數據

多費率功能

年時區數：電能表最多能運行的時區。本電表具有4個時區數。

日時段數：電能表每天最多能運行的日時段。本電表具有10個日時段數。

日時段表數：電能表最多能運行的日時段表號。本電表具有4個日時段表數。

日時段表號：編程時用來表示電表運行在第幾日時段表，用1、2、3、4表示。

費率數：電能表最多能切換的費率號數。本電表具有4個費率數。

費率號：編程時用來表示電表運行在何種費率，用1、2、3、4表示。通常1代表尖費率，2代表峰費率，3代表平費率，4代表谷費率。

時段編程說明: 電表最多可編設4個日時段表數據,日時段時間設置必須從小到大依次編制,多余的時段設置為0,

時區編程說明：電表最多可編設4個時區，時區日期設置必須從小到大編制,多余的時區設置為0,每個時區采用的日時段表號可單獨設置。

注：1）上電的情況下,液晶顯示閃爍的費率即為當前所處的費率.

2）查詢第“76項”可獲知當前所處的“時區. 日時段表號. 時段. 費率”。

編程、需量清零及廣播校時等功能

1）編程記錄功能。電表可記錄總的編程次數及最近3次編程的發生時間。

2）電表可記錄最近一次最大需量清零時間。需量清零操作分別有以下兩種方式：

a. 命令需量清零或電能清零：當電能表處于編程允許狀態，通過掌上電腦的紅外口（需按編程開關）或485接口發“需量清零”命令，電能表即完成最大需量清零。

b. 自動需量清零：電表在自動抄表日換月，此時電表的當前最大需量和最大需量時間均推入上月,當前需量數據自動清零。

3）校時可分為普通校時和廣播校時。當電能表處于編程允許狀態，通過改變掌上電腦的時鐘來設置電表時鐘的方法稱為普通校時。以廣播的形式（無需表號）對電表進行無密碼校時為廣播校時，廣播校時只能對時間誤差在10分鐘之內的電表時鐘進行校正,一旦廣播校時成功，一天之內禁止再進行廣播校時操作。對于誤差在10分鐘之外的電表進行廣播校時則不能成功。

數據清零功能

電能表在編程允許狀態時，發送電能清零命令則將當前的電能、需量、失壓、編程記錄、停電來電記錄、編程記錄等等參數全部清零，但電能管理參數保持不變。

停電記錄功能

電能表記錄最近1～3次停電和來電的日期和時間。

編程功能

1）編程允許。由授權人打開電能表的按鍵鉛封，按編程按鍵，LCD閃爍顯示編程符號 ，電能表即處于編程狀態，此時可用PC機或掌上電腦與電能表通訊完成編程和校時設置。

2）編程禁止。當再次按下編程按鍵，符號消失，電表進入編程禁止?fàn)顟B(tài)。即使忘了按編程按鍵，電能表也會在20分鐘后自動進入編程禁止?fàn)顟B(tài)，對電能表編程操作不再響應。

3）表號。PC機或掌上電腦與電能表通訊的識別號。在抄表或設表時，必須輸入電能表的正確表號，PC機或掌上電腦才能和電能表正常通訊。

4）用戶號：可作為用電用戶管理的編號，只顯示低8位，高4位不顯示。

5）設備號：可作為設備管理的編號，只顯示低8位，高4位不顯示。

每月電量記錄功能

每次到了自動抄表日時，電表將自動記錄歷史電量。上月電量是指此自動抄表日時的當前電量。

電表可記錄12個月的有功總電量及各費率的有功電量。電表顯示當前,上月,上上月歷史電量,其它月數據內容電表將不顯示，只能通過掌上電腦或PC機抄表查看。

 停電喚醒功能

每次下電后，無按鍵操作，電表將不顯示，如果中間有按鍵操作，則按鍵操作結束20秒后液晶熄滅。在熄滅狀態下，可通過按動鍵顯按鍵喚醒電表、顯示鍵顯編碼中的數據項，若20秒內再無按鍵操作，則液晶熄滅。
